Grodzice winylowe
komorowe
Zapraszamy do kontaktu z zespołem wsparcia projektowego.

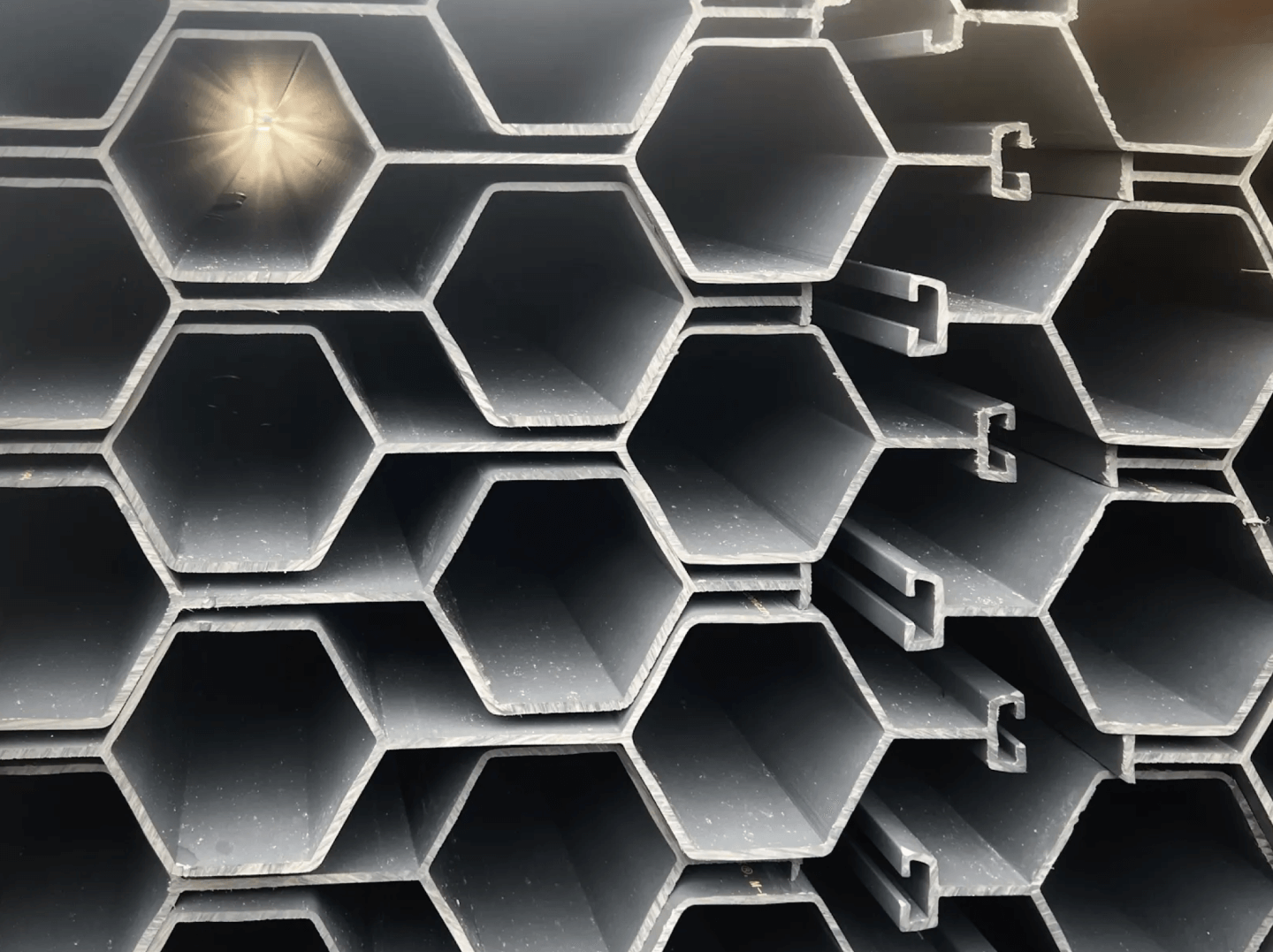

Grodzice winylowe o specyficznym kształcie, posiadające komory o kształcie uzależnionym od typu profilu. Parametry wytrzymałościowe konstrukcji z profili komorowych mogą być dostosowane do wymogów danego projektu dzięki możliwości zastosowania dodatkowego wzmocnienia (pali drewnianych, rur stalowych).
Charakterystyka
- Grodzice winylowe wyposażone w komory o kształcie uzależnionym od typu profilu.
- Znajdują szczególne zastosowanie w projektach hydrotechnicznych z zakresu zabezpieczania linii brzegowej zbiorników i cieków wodnych.
- Parametry wytrzymałościowe konstrukcji z profili komorowych są dostosowywane zgodnie z wymogami projektu, dzięki możliwości zastosowania dodatkowego wzmocnienia (pali drewnianych, rur stalowych).
Parametry techniczne: grodzice komorowe
| Model | Rysunek techniczny | Grubość [mm] | Szerokość [mm] | Wysokość [mm] | Rozstaw pali [mm] | Max. średnica pali [mm] |
|---|---|---|---|---|---|---|
| D-Hex |  | 5,0 | 250 | 120,0 | 250 | 100 |
| M-Hex |  | 5,0 | 500 | 120,0 | 250/500 | 105 |
| J-Hex |  | 12 | 620 | 184 | 620 | 160 |
Grodzice z uszczelką
Niektóre strategiczne projekty inwestycyjne wymagają zapewnienia stuprocentowej gwarancji szczelności konstrukcji. W takich przypadkach, oferujemy możliwość wyprodukowania grodzic z uszczelką wykonaną
z miękkiego PVC w procesie postkoekstruzji.
- Uszczelka nie jest wklejana w zamek, lecz termicznie zgrzana z całością, co powoduje, że jest w pełni integralną częścią grodzicy.
- Taki sposób połączenia uszczelki z grodzicą, jak i specjalne dodatki do tworzywa gwarantują odporność na uszkodzenia.
- Kształt uszczelki oraz jej powierzchnia i podatność nie utrudniają montażu.
Grodzice do zadań specjalnych
Dzięki zastosowaniu uszczelki osiągamy 100-proc. szczelność zamków zaraz po montażu, co ma szczególne znaczenie na terenach zagrożonych ekologicznie lub tam, gdzie jest konieczność zatamowania cieków wodnych.
Wszechstronny i kompletny system
Nasze profile geotechniczne są oferowane wraz z kompletnym systemem elementów dodatkowych akcesoriów pozwalających wygodnie kształtować konstrukcję z zachowaniem najwyższych parametrów jakościowych.
Łączniki
Umożliwiają łączenie ścianek pod kątem 45, 90 i 135 stopni, gwarantujące pełną współpracę łączonych grodzic oraz zachowanie szczelności zamków.
Oczepy
Osłaniają i dodatkowo zabezpieczają konstrukcje z grodzic od góry i nadają im estetyczny wygląd.
Elementy kotwiące
Grodzice winylowe EcoLock i hybrydowe SuperLock mogą współpracować ze wszystkimi powszechnie stosowanymi systemami kotew lub ściągów
Parametry łączników
| Model | Rysunek techniczny | Szerokość [mm] | Wysokość [mm] |
|---|---|---|---|
| Narożnik 45 |  | 81,50 | 76,70 |
| Narożnik 580/610 |  | 96,50 | 58,80 |
| Narożnik 300 |  | 45,00 | 15,60 |
| Narożnik 85-135 |  | 60,00 | 35,40 |
| Czwórnik |  | 57 | 57 |
Dopasowanie łączników do grodzic
| Model | Narożnik 45 | Narożnik 580/610 | Narożnik 300 | Narożnik 85-135 | Czwórnik |
|---|---|---|---|---|---|
| GW 610 | 7.2/9.0 | x | 6.4/7.2 | ||
| GW 458 | x | x | |||
| GW 580 | x | x | |||
| GW 565 | x | x | |||
| GW 460 | x | x | |||
| GW 700 FR | x | x | |||
| GW 300 FR | x | x | |||
| GW 300 | x | x | |||
| GW 270 | x | x | |||
| GW 537 | x | x | |||
| M-Hex | x | x | |||
| D-Hex | x | x | |||
| J-Hex | x |
Parametry oczepów
| Model | Rysunek techniczny | Grubość [mm] | Szerokość [mm] | Wysokość [mm] |
|---|---|---|---|---|
| Oczep 120 |  | 2,7 | 127 | 60 |
| Oczep 180 |  | 9 | 180 | 90 |
| Oczep 290/9.0 |  | 9 | 290 | 90 |
Jako oczep można także zastosować indywidualnie zaprojektowaną konstrukcję stalową, żelbetową lub drewnianą w zależności od wymogów projektu.
Zrealizowane projekty

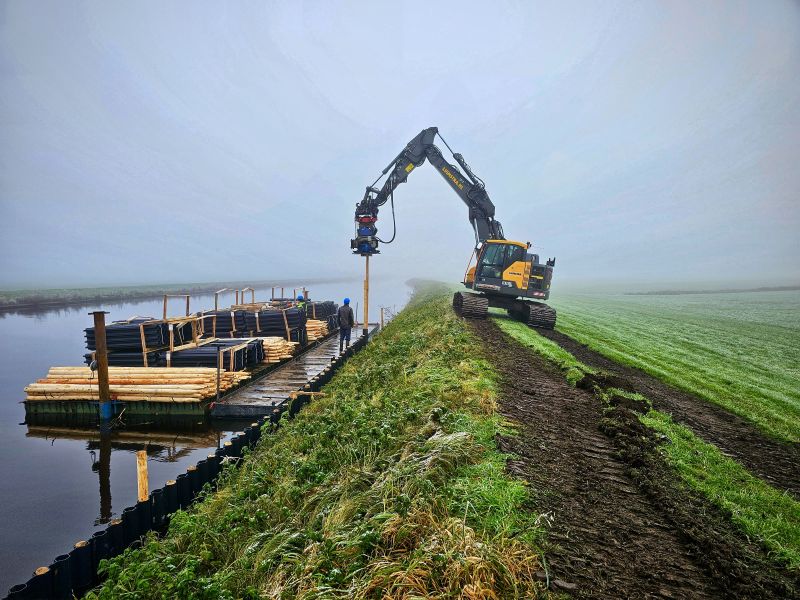

2024
/
MHex
2023
/
Wejherowo
Grodzice winylowe wykorzystane w projekcie budowy przyczółków mostowych
Zobacz więcej
Zobacz pozostałe produkty
Wsparcie projektowe
Inżynierowie z zespołu wsparcia projektowego pomogą Ci dobrać produkt lub rozwiązanie, oraz sposób jego montażu.
Oferujemy profesjonalne doradztwo techniczne i wsparcie projektowe
we współpracy z wyspecjalizowanym biurem projektowym.
Nasi doświadczeni pracownicy pozostają także do dyspozycji, aby przeszkolić Twoją ekipę montażową i służyć wsparciem bezpośrednio na placu budowy.
Wsparcie dla projektantów
Z myślą o projektantach stworzyliśmy Designer 3.0, autorską platformę obliczeniową, dedykowaną naszym produktom. Z Designerem zaprojektujesz rozwiązania z zakresu stabilizacji i wzmacniania nośności gruntu, zabezpieczeń przeciwpowodziowych oraz budowy ścian oporowych i przeciwfiltacyjnych.
