Grodzice hybrydowe
SuperLock
Zapraszamy do kontaktu z zespołem wsparcia projektowego.

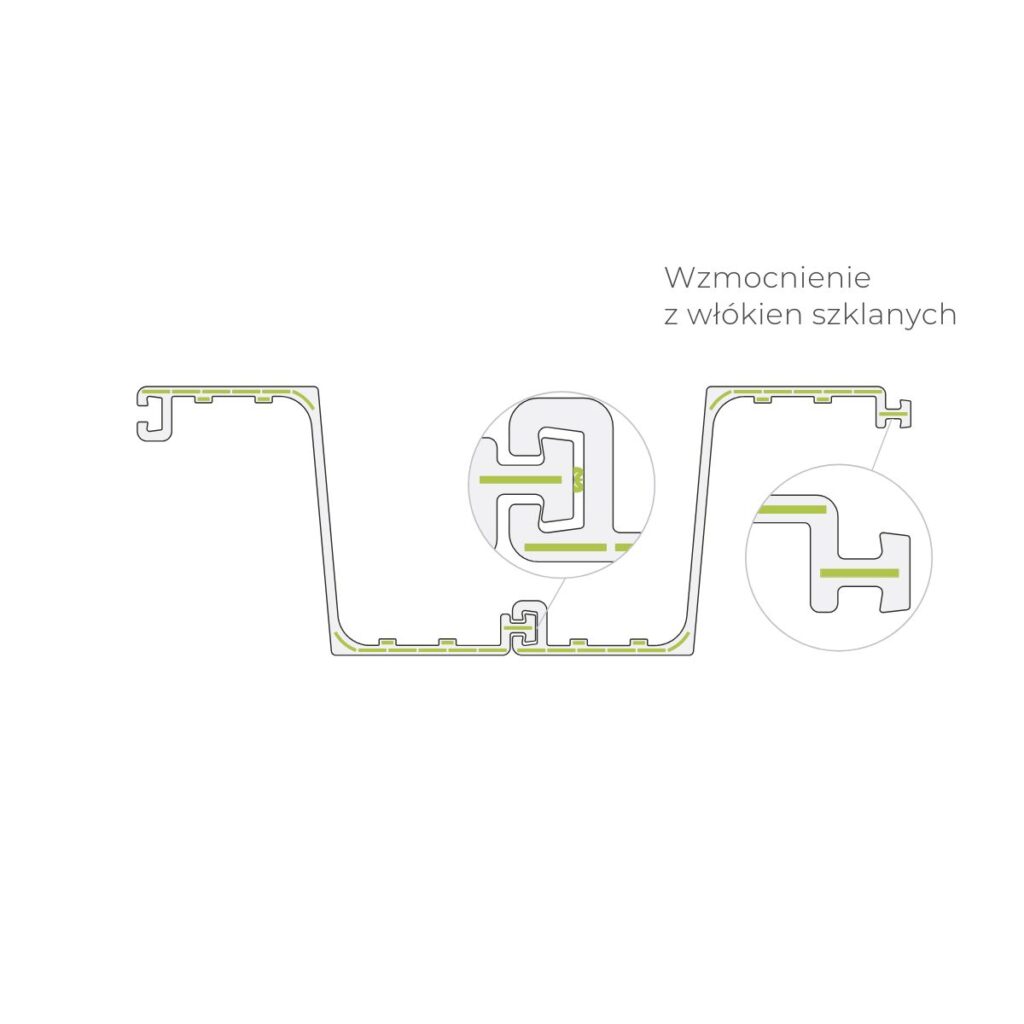

Grodzice hybrydowe nowej generacji SuperLock są produkowane z PVC zbrojonego włóknem szklanym. Zostały zaprojektowane z myślą o bardziej zaawansowanych konstrukcjach, wymagających wyższych parametrów mechanicznych niż są możliwe do osiągnięcia przez grodzice winylowe dostępne na rynku.
Charakterystyka
- Wszystkie zalety grodzic winylowych przy znacznie wyższych parametrach technicznych.
- Szerszy zakres stosowania obejmujący obszary zarezerwowane dotychczas dla lekkich grodzic stalowych czy konstrukcji żelbetowych.
- Szerszy zakres stosowalności niż grodzice winylowe, m.in. w projektach, w których zwykła grodzica PVC nie mogłaby być wykorzystana ze względu na zbyt niską sztywność.
Parametry techniczne: grodzice hybrydowe
| Model | Rysunek techniczny | Grubość ścianki [mm] | Szerokość [mm] | Wysokość [mm] | Pole profilu [cm2] | Wskaźnik przekroju profilu [cm3] | Moment bezwładności metra ścianki [cm4/m] | Sztywność maksymalna [kNm2/m] | Sztywność dopuszczalna [kNm2/m] |
|---|---|---|---|---|---|---|---|---|---|
| GW-300 FR |  | 5,5 | 300 | 115,0 | 29,7 | 95,9 | 1842 | 55,3 | 27,6 |
| GW-700 FR |  | 9,0 | 350 | 250,0 | 71,4 | 589,8 | 21203 | 912 | 456 |
Szczelność zamków
Niektóre strategiczne projekty inwestycyjne wymagają zapewnienia stuprocentowej gwarancji szczelności konstrukcji. W takich przypadkach, oferujemy możliwość wyprodukowania grodzic z uszczelką wykonaną
z miękkiego PVC w procesie postkoekstruzji.
- Uszczelka nie jest wklejana w zamek, lecz termicznie zgrzana z całością, co powoduje, że jest w pełni integralną częścią grodzicy.
- Taki sposób połączenia uszczelki z grodzicą, jak i specjalne dodatki do tworzywa gwarantują odporność na uszkodzenia.
- Kształt uszczelki oraz jej powierzchnia i podatność nie utrudniają montażu.
Grodzice do zadań specjalnych
Dzięki zastosowaniu uszczelki osiągamy 100-proc. szczelność zamków zaraz po montażu, co ma szczególne znaczenie na terenach zagrożonych ekologicznie lub tam, gdzie jest konieczność zatamowania cieków wodnych.
Wszechstronny i kompletny system
Nasze profile geotechniczne są oferowane wraz z kompletnym systemem elementów dodatkowych akcesoriów pozwalających wygodnie kształtować konstrukcję z zachowaniem najwyższych parametrów jakościowych.
Łączniki
Umożliwiają łączenie ścianek pod kątem 45, 90 i 135 stopni, gwarantujące pełną współpracę łączonych grodzic oraz zachowanie szczelności zamków.
Oczepy
Osłaniają i dodatkowo zabezpieczają konstrukcje z grodzic od góry i nadają im estetyczny wygląd.
Elementy kotwiące
Grodzice winylowe EcoLock i hybrydowe SuperLock mogą współpracować ze wszystkimi powszechnie stosowanymi systemami kotew lub ściągów
Parametry łączników
| Model | Rysunek techniczny | Szerokość [mm] | Wysokość [mm] |
|---|---|---|---|
| Narożnik 45 |  | 81,50 | 76,70 |
| Narożnik 580/610 |  | 96,50 | 58,80 |
| Narożnik 300 |  | 45,00 | 15,60 |
| Narożnik 85-135 |  | 60,00 | 35,40 |
| Czwórnik |  | 57 | 57 |
Dopasowanie łączników do grodzic
| Model | Narożnik 45 | Narożnik 580/610 | Narożnik 300 | Narożnik 85-135 | Czwórnik |
|---|---|---|---|---|---|
| GW 610 | 7.2/9.0 | x | 6.4/7.2 | ||
| GW 458 | x | x | |||
| GW 580 | x | x | |||
| GW 565 | x | x | |||
| GW 460 | x | x | |||
| GW 700 FR | x | x | |||
| GW 300 FR | x | x | |||
| GW 300 | x | x | |||
| GW 270 | x | x | |||
| GW 537 | x | x | |||
| M-Hex | x | x | |||
| D-Hex | x | x | |||
| J-Hex | x |
Parametry oczepów
| Model | Rysunek techniczny | Grubość [mm] | Szerokość [mm] | Wysokość [mm] |
|---|---|---|---|---|
| Oczep 120 |  | 2,7 | 127 | 60 |
| Oczep 180 |  | 9 | 180 | 90 |
| Oczep 290/9.0 |  | 9 | 290 | 90 |
Jako oczep można także zastosować indywidualnie zaprojektowaną konstrukcję stalową, żelbetową lub drewnianą w zależności od wymogów projektu.
