Nowoczesne budownictwo stawia przed inżynierami nowe wyzwania związane z efektywnością, ekologicznymi rozwiązaniami oraz oszczędnościami kosztów. W odpowiedzi na te potrzeby rośnie zainteresowanie grodzicami winylowymi, które zyskują uznanie nie tylko w inżynierii hydraulicznej, ale także w infrastrukturze drogowej i kolejowej. Dzięki wyjątkowym właściwościom, takim jak odporność na korozję, lekkość oraz uniwersalność zastosowań, grodzice winylowe oferują znaczące zalety w porównaniu do tradycyjnych grodzic stalowych. Zastosowanie grodzic winylowych w budownictwie infrastrukturalnym na świecie staje się coraz powszechniejsze, napędzane przez ich liczne korzyści. W obliczu rosnących wymagań współczesnych projektów budowlanych, grodzice winylowe stają się istotną alternatywą dla tradycyjnych materiałów, takich jak stal czy beton, oferując nowoczesne rozwiązania dostosowane do różnorodnych warunków i potrzeb.

Przewagi konkurencyjne grodzic winylowych

Grodzice winylowe posiadają kilka zalet konkurencyjnych w stosunku do tradycyjnych grodzic stalowych. Główne korzyści obejmują:

• Odporność na korozję: W przeciwieństwie do grodzic stalowych, które są podatne na korozję, grodzice winylowe wykonane z twardego PVC są odporne zarówno na słodką, jak i słoną wodę. To czyni je idealnymi do środowisk morskich, gdzie tradycyjne materiały ulegają degradacji.
• Estetyka i elastyczność: Grodzice winylowe mogą być produkowane w różnych kolorach zgodnie z oczekiwaniami klienta, umożliwiając lepszą integrację z otoczeniem.
• Ekonomia: Grodzice winylowe są znacznie tańsze od stalowych, a ich lekkość oznacza niższe koszty transportu i montażu. Ponadto, grodzice te są wykonane z materiałów pochodzących z recyklingu, co zmniejsza ich ślad węglowy.
• Trwałość i długowieczność: Dzięki wysokiej odporności na czynniki biologiczne i chemiczne, grodzice winylowe mogą zachować swoją funkcjonalność przez ponad 50 lat, co czyni je bardzo efektywnym długoterminowym rozwiązaniem.

Zastosowania grodzic winylowych

Biorąc pod uwagę powyższe zalety, grodzice winylowe są szeroko stosowane w budownictwie infrastrukturalnym, szczególnie w projektach związanych z ochroną przeciwerozyjną, budową nabrzeży czy stabilizacją skarp. Przykłady zastosowań obejmują:

• Budowa nabrzeży i falochronów: Grodzice winylowe są idealne do budowy nabrzeży i falochronów, gdzie odporność na korozję i opór wobec czynników biologicznych w środowisku morskim są kluczowe.
• Ochrona skarp: Dzięki swojej lekkości i łatwości montażu, grodzice winylowe są efektywnym rozwiązaniem do stabilizacji skarp i ochrony przed osuwiskami.
• Bariery przeciwpowodziowe: Na obszarach zurbanizowanych, gdzie deszczówka może powodować powodzie, grodzice winylowe służą jako skuteczna bariera chroniąca infrastrukturę przed zalewaniem.

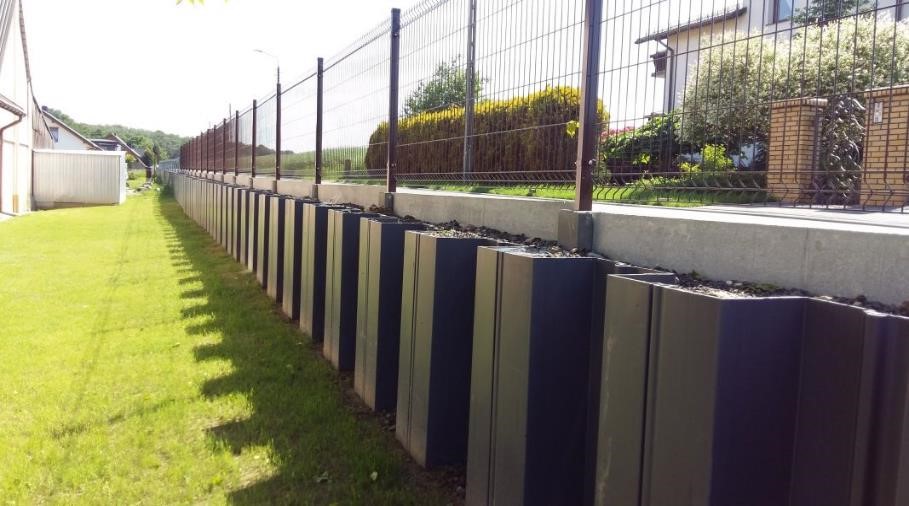

• Niskie konstrukcje oporowe: Grodzice winylowe są stosowane w budownictwie drogowym i kolejowym, gdzie pełnią funkcję ścian oporowych i ochrony przeciwerozyjnej. Dodatkowo, ich lekkość i łatwość montażu umożliwiają szybkie i efektywne zastosowanie na obszarach o ograniczonym dostępie.

Budownictwo kolejowe

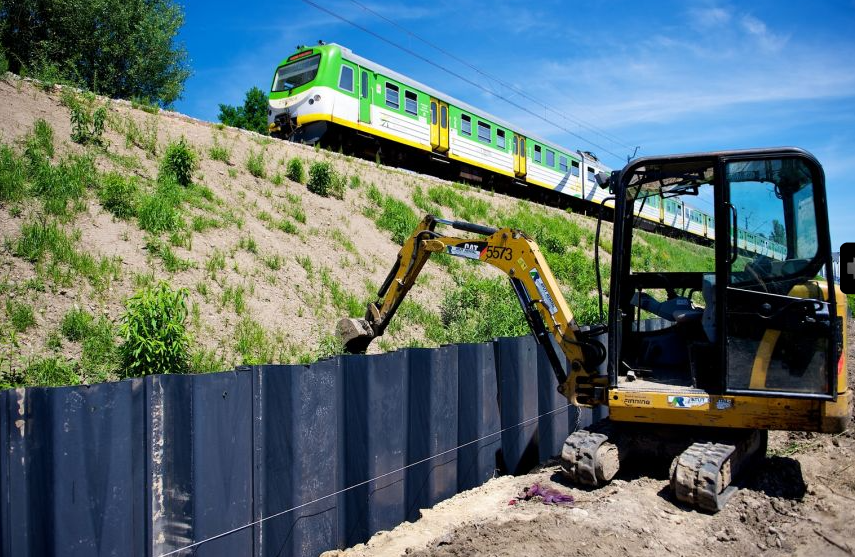

W budownictwie kolejowym grodzice winylowe są wykorzystywane przede wszystkim do stabilizacji skarp i ochrony przed osuwiskami. Godnym uwagi przykładem jest przebudowa linii kolejowej pomiędzy Skierniewicami a Warszawą Zachodnią, gdzie zastosowano grodzice winylowe GW-610/9.0 do stabilizacji skarpy na niestabilnym gruncie.

Wytrzymałość tego systemu skutecznie zapobiegła potencjalnemu osuwaniu się ziemi.

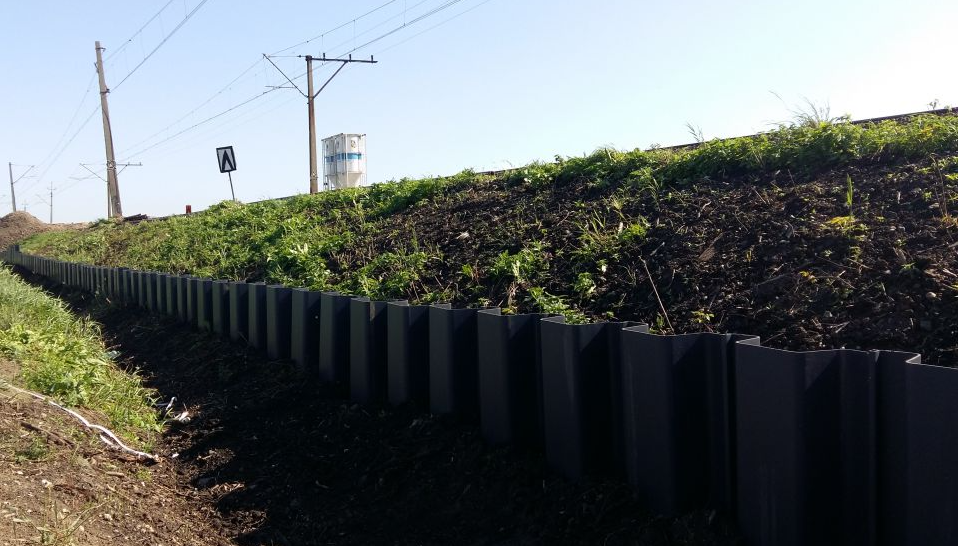

Kolejnym przykładem jest zastosowanie grodzic winylowych na linii kolejowej w Braniewie, gdzie profil GW-610/7.2 został wykorzystany do stabilizacji skarpy zagrożonej osuwaniem się ze względu na obecność gruntów organicznych. Zastosowanie grodzic winylowych pozwoliło na zmniejszenie osiadań pionowych i zwiększenie stabilności skarpy, prowadząc do długoterminowej trwałości obiektu.

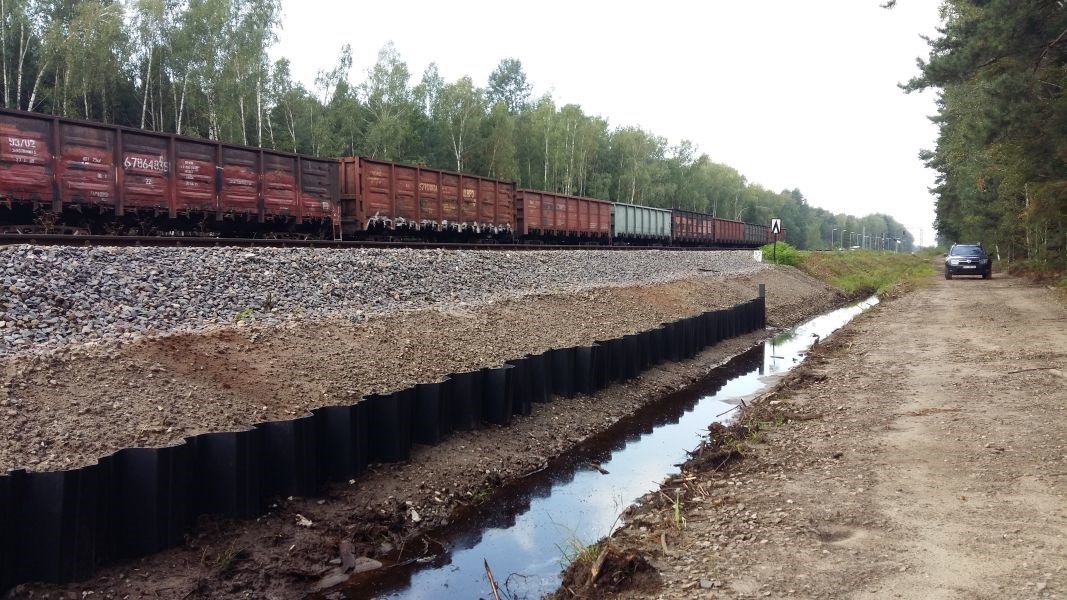

Kolejny projekt wart wymienienia to ten przeprowadzony w Stalowej Woli, gdzie zastosowano grodzice winylowe GW-270/5.5 do wzmocnienia uszkodzonej skarpy i stabilizacji stoku. Projekt ten wymagał skutecznego rozwiązania ze względu na zagrożenie osuwiskiem, które mogło zagrażać bezpieczeństwu infrastruktury kolejowej. Grodzice winylowe okazały się idealnym rozwiązaniem, zapewniając trwałą stabilizację i ochronę przed dalszą degradacją skarpy. Dodatkowo, grodzice winylowe są wykorzystywane do ochrony infrastruktury kolejowej przed zbłąkanymi napięciami, które mogą prowadzić do korozji metalowych elementów konstrukcyjnych, takich jak bariery ochronne czy rurociągi. Jako materiał nieprzewodzący, winyl skutecznie izoluje od tych napięć, zabezpieczając konstrukcje przed degradacją.

Budownictwo drogowe

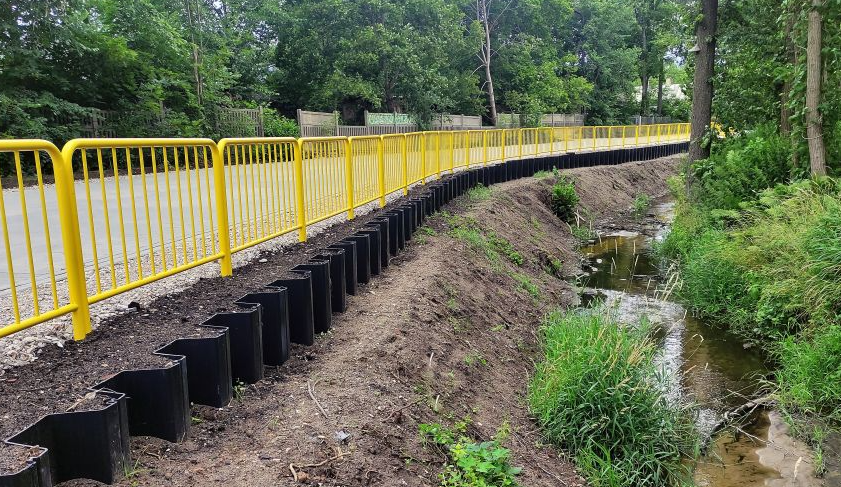

W sektorze drogowym grodzice winylowe również odgrywają kluczową rolę, szczególnie w stabilizacji skarp wzdłuż dróg i ochronie przeciwerozyjnej. Zastosowanie grodzic winylowych w budownictwie drogowym pomaga chronić skarpy i zapobiegać osuwiskom, co jest szczególnie ważne w regionach o niestabilnych gruntach. Przykładem takiego zastosowania jest projekt w Marklowicach, gdzie zastosowano grodzice winylowe GW-458/12.0 do budowy ściany oporowej wzdłuż drogi, skutecznie zabezpieczając skarpę i zapewniając ochronę przed erozją.

Kolejnym przykładem jest projekt w Węgrowie, gdzie grodzice winylowe zostały wykorzystane do stabilizacji skarpy. Dodatkowo, grodzice winylowe mogą być również wykorzystywane do budowy zbiorników retencyjnych.

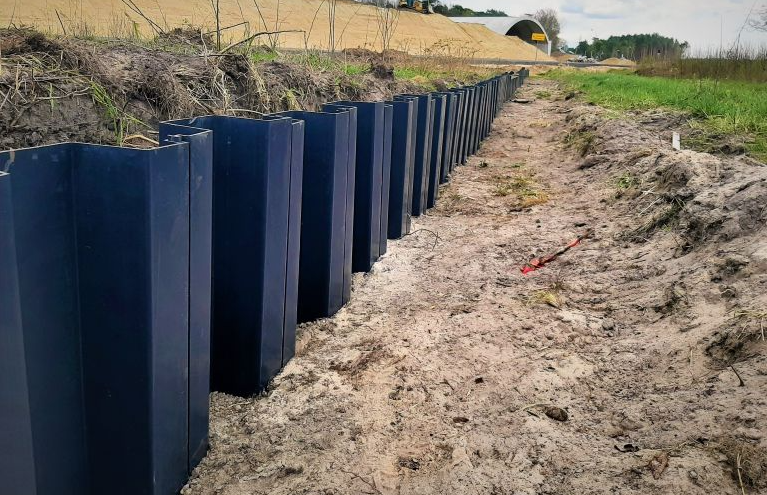

Przykładem takiego projektu jest budowa zbiornika retencyjnego w ramach drogi ekspresowej S3 na odcinku 1 od Świnoujścia do Dargobądza, gdzie zastosowano grodzice winylowe GW-460/5.5. Projekt ten doskonale ilustruje uniwersalność grodzic winylowych w różnych zastosowaniach budowlanych, od stabilizacji gruntów po konstrukcje retencyjne.

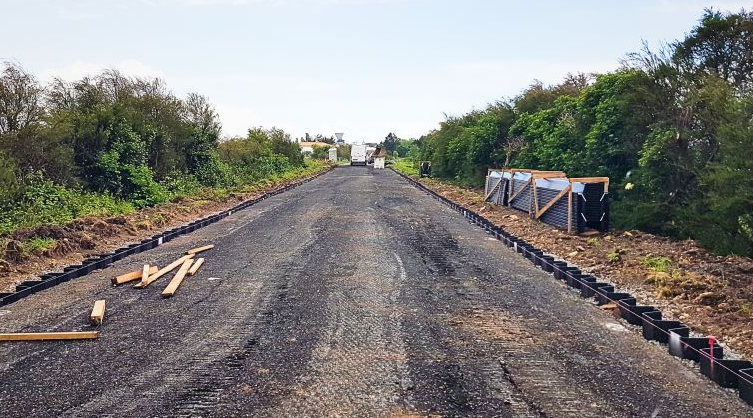

Kolejnym zastosowaniem grodzic winylowych jest budowa ścianek odcinających, mających na celu ochronę podłoża drogowego przed podmywaniem. Taki projekt może znacznie zwiększyć trwałość i bezpieczeństwo infrastruktury drogowej poprzez zapobieganie negatywnemu wpływowi wody na konstrukcję drogi.

Podsumowanie

Grodzice winylowe są innowacyjnym i efektywnym rozwiązaniem w budownictwie infrastrukturalnym. Ich liczne zalety sprawiają, że są coraz częściej wybierane jako alternatywa dla tradycyjnych materiałów budowlanych, oferując trwałość, estetykę i oszczędności zarówno w krótkim, jak i długim okresie. Z ekonomicznego punktu widzenia grodzice winylowe mają dłuższą żywotność w porównaniu z tradycyjnymi materiałami. Ich odporność na czynniki środowiskowe oznacza mniejsze wymagania konserwacyjne, co przekłada się na niższe koszty eksploatacji w długim okresie. Ponadto, PVC oferuje szeroką gamę kolorów i możliwości wykończenia, umożliwiając lepsze dopasowanie grodzic do wymagań projektu i estetyki otoczenia.

Bibliografia

1. Army Corps of Engineers, A study of the Long-Term Applications of Vinyl Sheet Piles, Cold Regions Research and Engineering Laboratory,72 Lyme Road, Hanover, NH,03755, 08.2003
2. Army Corps of Engineers, Design of sheet pile walls. Engineer Manual 1110-2-2504. (2014). Washington: Department of the Department of the U.S.
3. pietrucha.pl
