Rozbudowa zbiorników wodnych w kompleksach rekreacyjnych jest ważnym elementem poprawy jakości życia mieszkańców oraz ochrony środowiska naturalnego. Przykładem takiego projektu jest rozbudowa zbiornika wodnego w kompleksie rekreacyjnym „Zalew-Kąpielka” w Pogrzybowie, gdzie zastosowano grodzice winylowe GW-610/9 jako zabezpieczenie grobli między dwoma zbiornikami ułożonymi kaskadowo. Celem artykułu jest omówienie zastosowania tych grodzic oraz analiza ich efektywności w kontekście ochrony przed zjawiskiem przebicia hydraulicznego.

Przebicie hydrauliczne i potencjalne zagrożenie

Przebicie hydrauliczne, znane również jako piping effect, jest zjawiskiem, które polega na przemieszczeniu się wody przez porowate podłoże pod groblą lub inną barierą wodną. Zjawisko to może prowadzić do erozji wewnętrznej materiału podłoża, co w konsekwencji może powodować osłabienie i w skrajnym przypadku, przerwanie grobli. Powstaje wtedy ryzyko zalania terenów przyległych, co może prowadzić do znacznych strat materialnych oraz zagrożenia dla życia ludzi i zwierząt. Dlatego tak ważne jest odpowiednie zabezpieczenie grobli przed przebiciem hydraulicznym.

Opis projektu

Projekt rozbudowy zbiornika wodnego w kompleksie rekreacyjnym „Zalew-Kąpielka” w Pogrzybowie obejmował powiększenie powierzchni akwenu z 1,3 ha do 5,5 ha. Powiększenie akwenu miało na celu poprawę mikroklimatu i stosunków wodnych w rejonie zbiornika oraz zwiększenie atrakcyjności kompleksu jako miejsca wypoczynku dla mieszkańców. W ramach projektu zastosowano grodzice winylowe GW-610/9 o długości 8,5 m, które zabezpieczono od góry oczepem winylowym model 290.

Warunki gruntowe

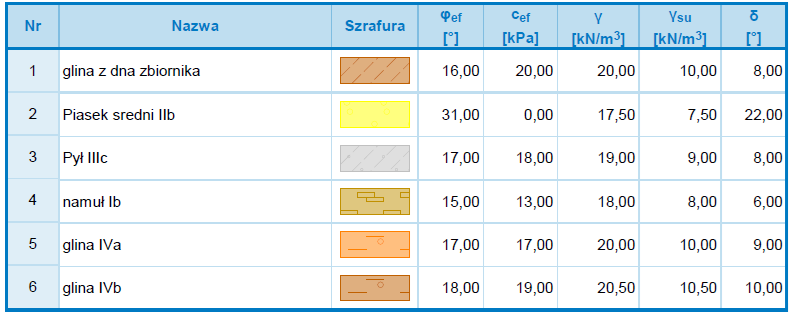

Nowe groble zostały zbudowane z materiału spoistego, gliny zebranego z dna zbiornika. Całe miejsce charakteryzowało się zmienną geologią, gdyż w każdym nawierconym otworze natrafiono na inne rodzaje gruntu. W podłożu, oprócz utworów spoistych, znajdują się również grunty organiczne w postaci torfów i namułów gliniastych oraz różnego rodzaju piaski, których obecność zwiększa ryzyko przebicia hydraulicznego. Tego typu warunki gruntowe wymagają zastosowania skutecznych metod zabezpieczenia przed przebiciem hydraulicznym.

Rozwiązanie

W projekcie zdecydowano się na użycie grodzic winylowych GW-610/9, które charakteryzują się wysoką odpornością na korozję, działanie chemikaliów oraz degradację biologiczną. Grodzice te, dzięki swojej elastyczności i trwałości, są idealnym rozwiązaniem do zabezpieczania grobli przed przebiciem hydraulicznym, szczególnie w środowiskach o zmiennych warunkach gruntowych.

Instalacja

Instalacja grodzic została przeprowadzona przy użyciu koparki z wibromłotem oraz mandreli, która umożliwiła łatwą instalację i ochronę grodzic podczas montażu. Proces instalacji był precyzyjnie kontrolowany, aby zapewnić prawidłowe osadzenie grodzic i ich skuteczne działanie jako bariery przeciwfiltracyjnej.

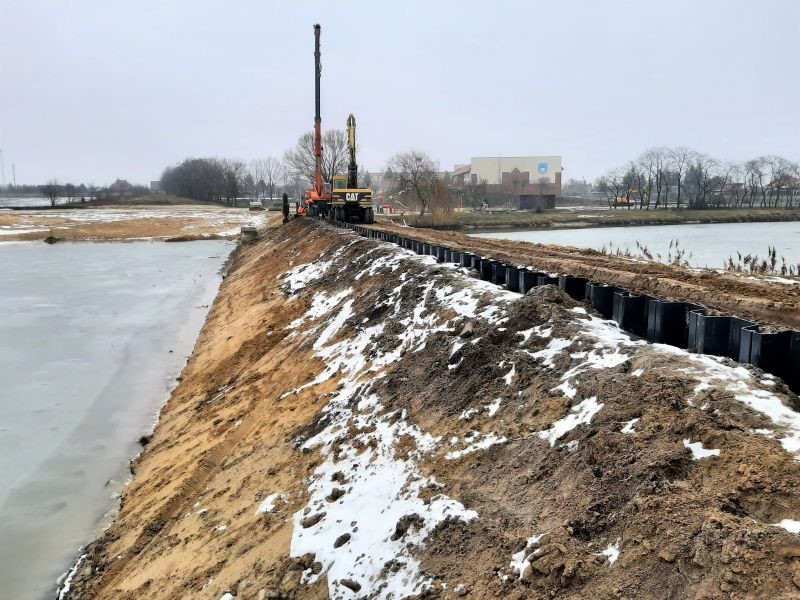

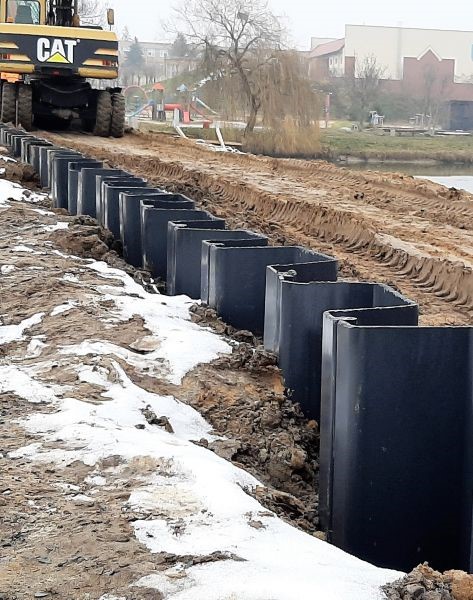

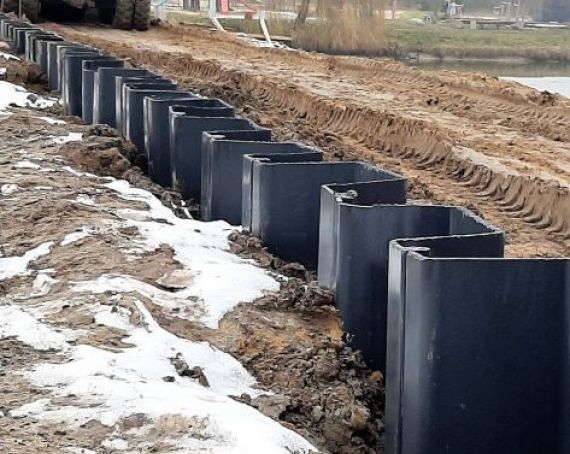

Grodzice winylowe w trakcie instalacji

Efekt

Rozbudowa zbiorników wodnych w kompleksach rekreacyjnych jest ważnym elementem poprawy jakości życia mieszkańców oraz ochrony środowiska naturalnego. Przykładem takiego projektu jest rozbudowa zbiornika wodnego w kompleksie rekreacyjnym „Zalew-Kąpielka” w Pogrzybowie, gdzie zastosowano grodzice winylowe GW-610/9 jako zabezpieczenie grobli między dwoma zbiornikami ułożonymi kaskadowo.

Zastosowanie grodzic winylowych pozwoliło na skuteczne zabezpieczenie grobli przed przebiciem hydraulicznym. Dzięki temu, powiększony akwen nie tylko przyczyni się do poprawy mikroklimatu i stosunków wodnych w rejonie, ale również zwiększy atrakcyjność kompleksu rekreacyjnego jako miejsca wypoczynku. Ponadto warto zauważyć, że grodzice winylowe zostały tak wkomponowane w krajobraz, że bardzo ciężko je zauważyć dzięki czemu całe miejsce inwestycji zachowuje naturalny wygląd. Projekt ten jest doskonałym przykładem efektywnego wykorzystania nowoczesnych materiałów w budownictwie hydrotechnicznym, przynosząc korzyści zarówno dla środowiska, jak i lokalnej społeczności.

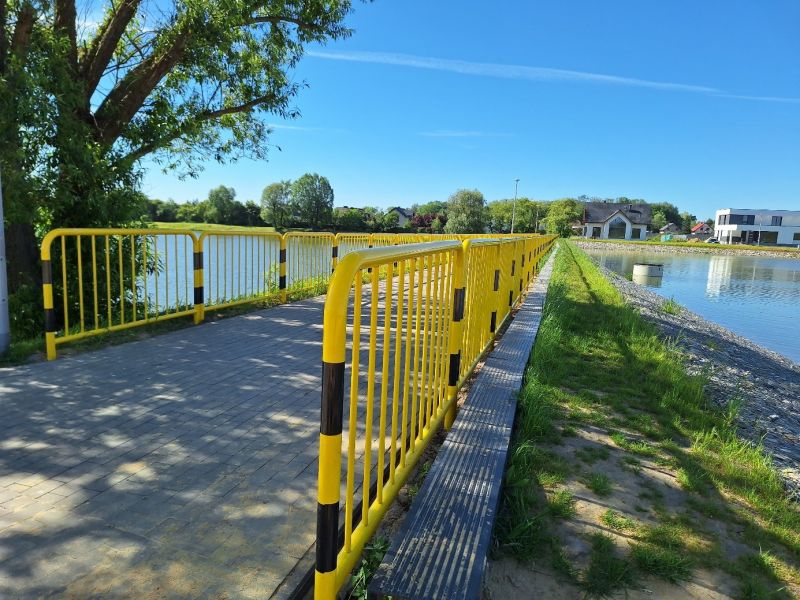

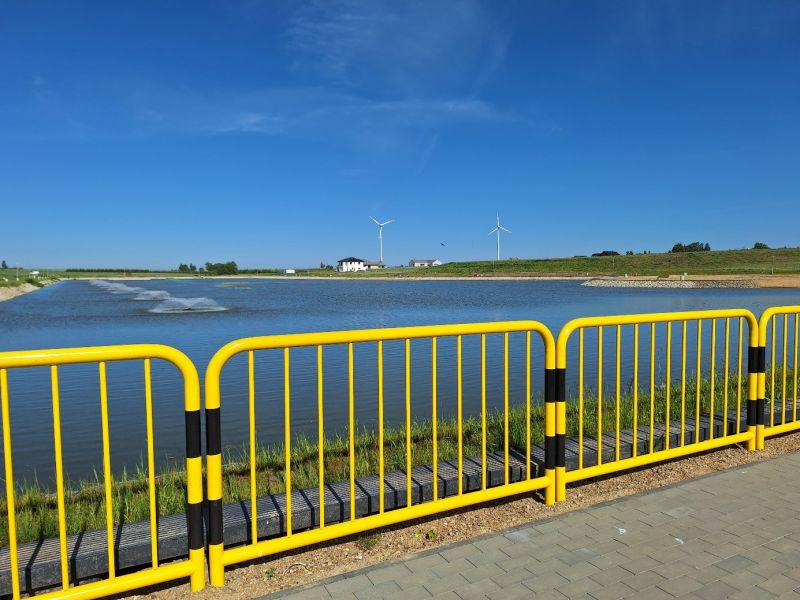

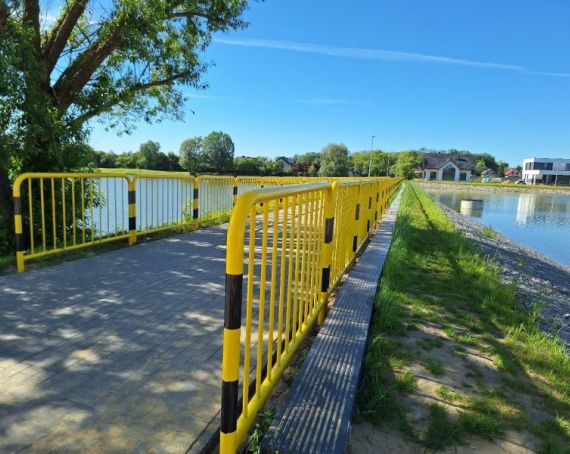

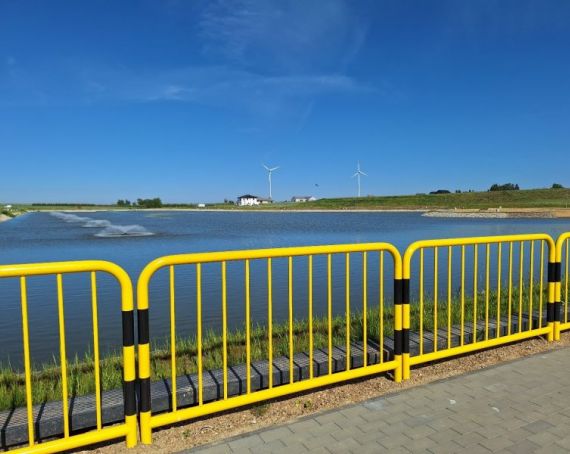

Grodzice winylowe wkomponowane w groble zbiornika
